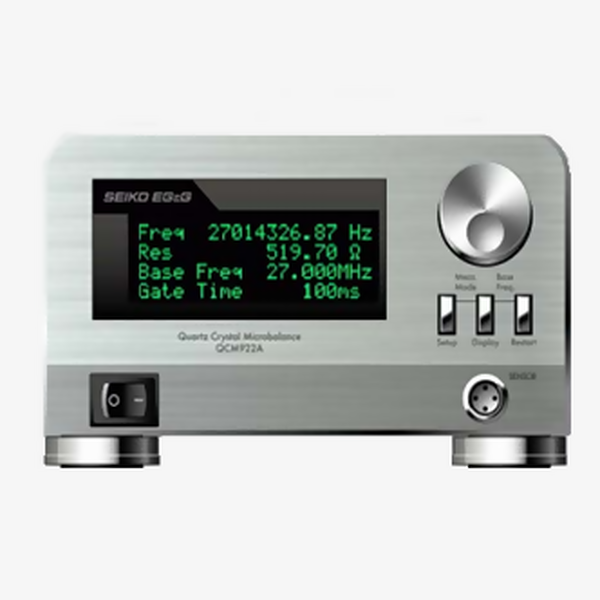

QCM922A Quartz Crystal Microbalance

전기화학: Electrochemistry > QCM

QCM922A Quartz Crystal Microbalance

QCM922A는 공진 주파수를 측정하여 작은 질량 변화를 측정하는 동시에 공명 정항을 측정하여 점탄성 변화를 측정할수 있는 수정진동자저울입니다.

[ 제품문의 031-460-9339 ]

제조사
Seiko EG&G
원산지
일본
QCM922A 은 크리스탈 표면의 주파수 변화에 따라, 전극/용액 경계상의 질량 변화를 측정할 경우 사용합니다. 특히 Sauerbrey equation 을 이용하면 다음과 같이 주파수 변화는 질량변화로 간단하게 표현할 수 있습니다.

Δfreq = [fo2/(N × rq)]×Δmass (Eq.1)
Δmass = Δfreq × (N × rq)/fo2 (Eq.2)

식(2)에서 fo 는 크리스탈 기본모드의 공명 주파수입니다. N은 수정의 shear modulus (1.670㎒-㎝)이고, rq 는 수정의 밀도 (2.648 g-㎝-3 )입니다. Δmass는 단위 면적 당 질량 변화량입니다. rq 와 N은 수정의 물리상수이며 공명주파수는 QCM-922 전면 판넬의 화면상에서 쉽게 알 수 있습니다.

■ Features

<대표적인 측정값 >
* 공진주파수 값으로 미세질량 변화값 측정
* 공진저항 값으로 점성탄성 변화값 측정
* 어드미턴스의 주파수 특성값 측정
* 30MHz까지의 고감도, 0.01Hz(0.01ng)의 고분해능
* 다양한 측정 속도 제어 및 10msec까지의 빠른 속도 측정 가능
* 10msec, 20msec, 100msec, 1sec, 10sec
* Potentiostat 장비와 연결하여, 전기화학 반응 및 질량 변화 측정

■ Configurations

<Holder>
* Dip Cell Resonator Holder
* Well Cell Resonator Holder
* Flow Cell - 0.090mL

<Resonator>
* 25 Gold Resonators, Standard Finish
* 50 Gold Resonators, Standard Finish
* 25 Gold Resonators, Mirror Finish
* 50 Gold Resonators, Mirror Finish
* 25 Platinum Resonators, Standard Finish
* 50 Platinum Resonators - Standard Finish
* 25 Platinum Resonators - Mirror Finish
* 50 Platinum Resonators - Mirror Finish
* 25 Indium Tin Oxide Resonators, Mirror Finish

<Software>
* WINECHEM QCM Software

Electrochemical Cell Bottom for use with QCM922 (requires K0264 cell kit)
Windows Quartz Crystal Microbalance Software

■ Applications

* 단백질 등의 생체 고분자 상호작용 평가
* 리튬 이온 이차전지 평가
* 습도 및 냄새 물질 등의 가스 분석
* 계면활성제의 정량적 평가
* 도금 및 필름 두께 분석
* 어드미턴스의 주파수 특성 분석
