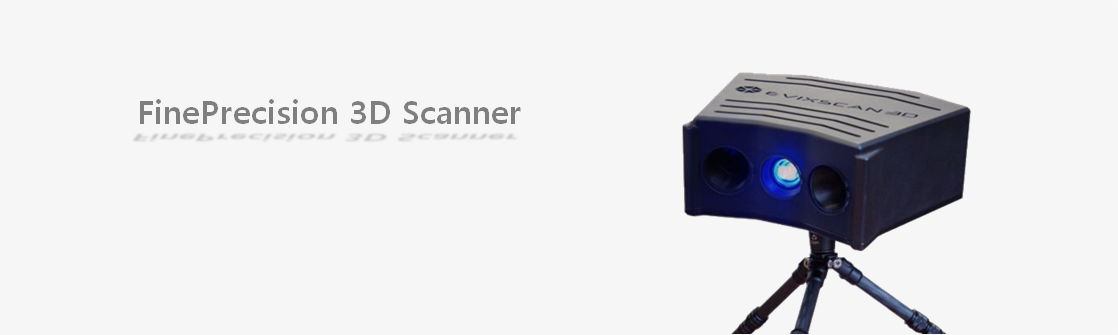

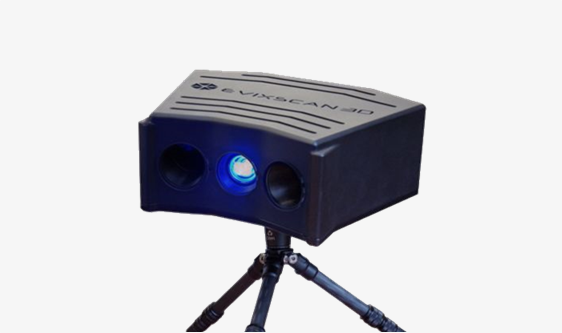

FinePrecision 스캐너는 CMOS 센서와 LED 청색 광원이 탑재된 최신 고속 카메라를 기반으로 하여 스캔된 표면을 매우 정확하게 구성할 수 있습니다.
FinePrecision 스캐너는 특히 마이크로 로터, 소형 사출품, 정밀 수치 가공 부품 또는 소형 3D 인쇄에 사용되는 분야에서 정밀 역학을 위한 측정 장치로 적합합니다. 또한, 보철물, 시계 제작 및 보석 등 소형 제품을 스캔하는데 이상적이며, 스캐너의 정밀도는 3D 프린팅 프로세스를 최적화하는 데에도 사용할 수 있습니다.


정밀 3D 스캐닝


FinePrecision 스캐너는 한번의 스캔으로 120 x 60 x 45 mm의 데이터를 수집할 수 있습니다. 청색 구조광 스캐닝 기술 덕분에 주변광으로 인한 스캔 노이즈를 크게 최소화할 수 있습니다. 차세대 고속 카메라와 프로젝션 시스템에 의해 트리거되는 빠른 프레임 수집의 조합으로 스캔 시간을 1s 미만으로 줄일 수 있습니다.

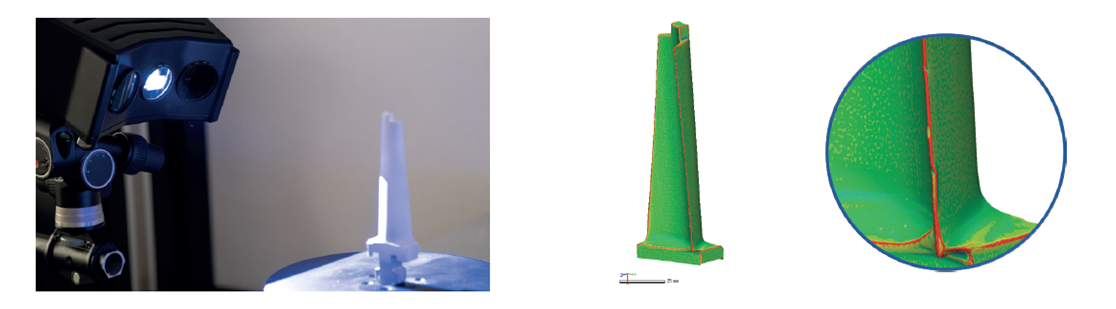

스캔 품질 비교 이미지 : (좌) FinePrecision , (우) eviXscan 3D 스캐너 다른 제품군 측정 이미지

■ 고품질 스캔


고해상도 카메라와 결합된 작은 스캔 영역을 통해 0.028mm의 해상도를 가진 데이터를 얻을 수 있으며, 이로 인해 표면 미세 손상, 기계 및 장치 작동 중 발생하는 손상 부위 및 생산 공정의 오류를 분석할 수 있습니다.

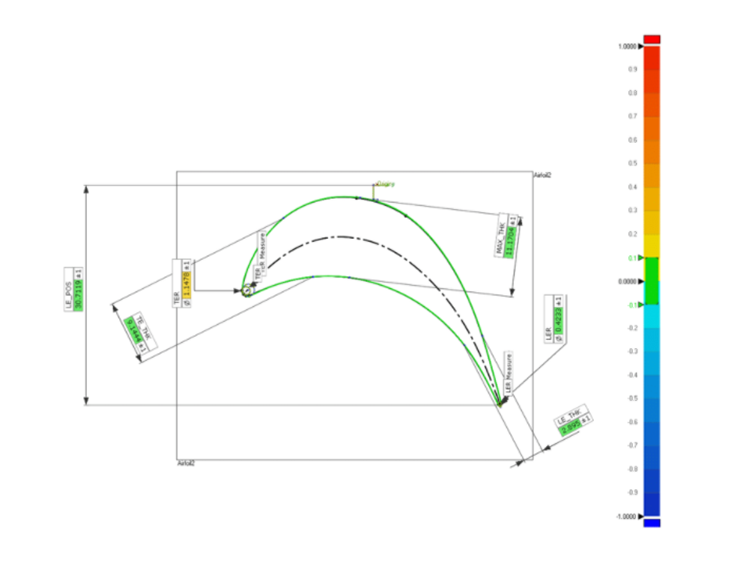

■ 터빈 블레이드 분석


에어포일 (airfoil) 분석 도구와 터빈, blisks, blings 또는 blade의 품질 검사가 가능합니다.

- 에어포일 프로파일
- leading & trailing 에지 위치 및 두께
- 캠퍼 라인
- 현의 각도 및 길이
- 2D 비틀림 분석

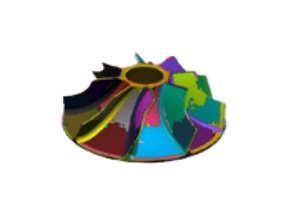

■ Reverse Engineering


메쉬는 표면을 형상화하고 물체의 CAD 모델을 생성하기 위한 기반을 구성합니다. 이는 물체에 대한 기술적인 문서 작성이 가능하며, 결과 모델은 신제품 및 디자인 변형 그리고 복제품 제조를 위해 사용할 수 있습니다.

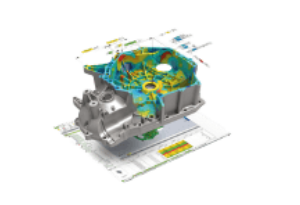

■ Quality Control

스캔된 제품은 기준 CAD 모델과 비교하여 편차에 대한 컬러맵을 생성할 수 있습니다 제조 도면의 공차를 정확하게 검증하고 다른 방법으로 측정하기 어려운 요소를 측정할 수 있습니다.

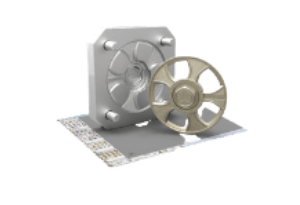

■ Rapid Prototyping


빠르고 저렴하게 프로토타입을 제작하는 것은 경쟁 우위를 확보하기 위해 중요한 전략입니다. eviXscan #D 스캐너는 빠른 프로토타입 과정을 위해 필수적인 요소입니다.


■ Specifications
